一、適用范圍

HZ系列（普通型、隔爆型）多回轉閥門電動裝置是在國內優質產品的基礎上進行重大改進研制成的新一代產品，適用于閘閥、截止閥、節流閥和隔膜閥等關閉件作多回轉運動的閥門及類似設備。開關型號為HZ，調節型為HZD。

本產品由HZ1系列多回轉閥門電動裝置和HZ2系列多回轉閥門電動裝置兩大系列組成。

二、產品特點

 它可以現場操作、也可遠距離操作；

 可以單臺控制也可多臺集中控制。

 現場操作時可以手動，也可電動，手電動相互聯鎖。

 交流220V單相電機系列可分為電容啟動和電容運轉兩種控制方式

 直流220V或其它電壓等級，用于現場只有直流電源的場所；

 雙速電機系列，用于閥門在啟閉過程中有速度要求的場所；

 輸出4~20mA信號系列，增加一個4~20mA輸出的模塊，可與計算機聯網

 燃?xì)釸系列，專門用于燃?xì)庀到y(tǒng)，并增加閃光機構、去潮電阻等；

 現場、遠程控制式，常規整體型HZ/XY系列，用于要求電控箱與常規電動裝置組合一體，可現場獨立操作，也可遠距離控制；

 普通型產品全部技術性能符合GB/T24923-2010《普通型閥門電動裝置技術條件》的規定。

 隔爆型產品全部技術性能符合GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。

三、工作環境及技術參數

 海拔高度不超過1000m

 環境空氣溫度為-20~+60℃

 環境空氣最大相對濕度90%(25℃時)

 工作環境不含有強腐蝕性介質

 電源：三相四線制，380V、415V、660V，50Hz或60Hz；

 單相220V，50Hz；直流220V或其它電壓等級，

 控制線路220V，指示線路6V

 短時工作制：S2短時定額，其時限為10min

 防護等級：IP54，最高IP67

 耐振：能承受頻率為10Hz，加速度為0.5g(g為重力加速度)

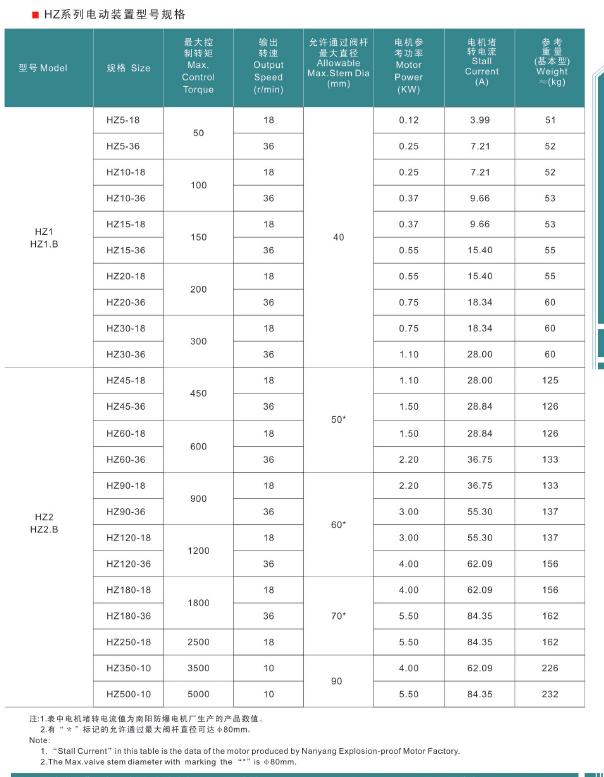

四、連接尺寸（詳見說明書）
